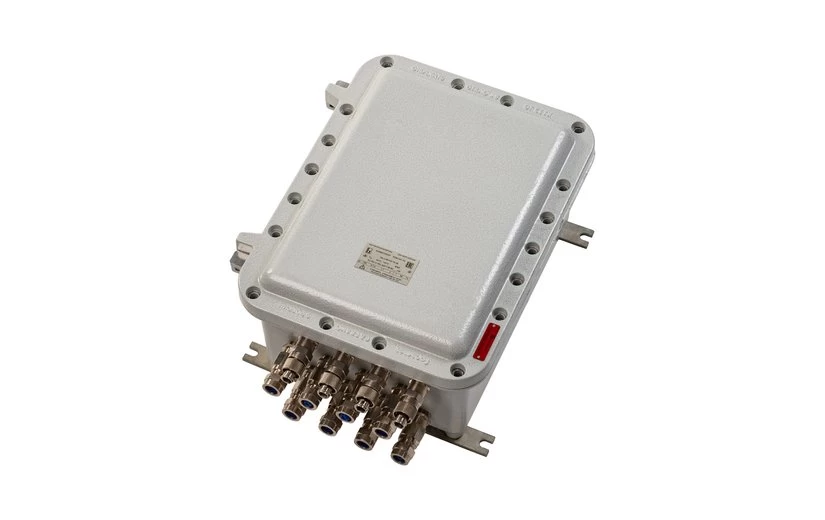

8 портовый уличный узел связи TFortis PSW-2G8F+Ex

Взрывозащищенный управляемый гигабитный PoE+ коммутатор PSW-2G8F+Ex — это сетевое оборудование промышленного класса, предназначенное для построения сегментов IP-видеонаблюдения и передачи данных во взрывоопасных зонах. Устройство обеспечивает коммутацию до 8 IP-камер или других IP-устройств с питанием по технологии PoE/PoE+ и организацию высокоскоростного оптического аплинка. Ключевая особенность модели — полная взрывобезопасность, подтвержденная сертификатом ЕАС, при сохранении высокой плотности портов и расширенного набора функций управления уровня L2.

Данное решение оптимально подходит для оснащения объектов нефтегазовой, химической и горнодобывающей промышленности, где требуется развернуть масштабную сеть видеонаблюдения с количеством камер до 8 единиц в одной точке подключения. Коммутатор решает задачи централизованного питания устройств через PoE, надежной коммутации трафика и дальней передачи данных по оптическому волокну, будучи при этом полностью адаптированным для эксплуатации в экстремальных климатических условиях и взрывоопасных средах.

Ключевые возможности и преимущества

• Сертифицированная взрывозащита Exd: Коммутатор имеет маркировку 1Ex db IIB+H2 T6 Gb и сертификат ЕАС, что подтверждает его безопасность для эксплуатации во взрывоопасных зонах. Взрывонепроницаемая оболочка выдерживает внутреннее давление и исключает передачу взрыва во внешнюю среду.


• Полноценное питание PoE+ на 8 портах: Все 8 медных портов поддерживают стандарты IEEE 802.3af/at и Passive PoE, обеспечивая до 30 Вт мощности на каждый порт. Общий бюджет PoE составляет 160 Вт, что позволяет подключать до 8 камер с типовым потреблением либо комбинировать стандартные и более энергоемкие устройства.


• Гигабитный оптический аплинк с резервированием: Два порта SFP (1000Base-X) позволяют интегрировать коммутатор в существующую оптическую инфраструктуру, строить последовательные цепочки устройств или кольцевые топологии с временем восстановления менее 50 мс (RSTP).


• Экстремальная устойчивость к температурам: Благодаря применению индустриальной элементной базы, коммутатор сохраняет полную работоспособность в диапазоне от -60°C до +40°C, что делает его идеальным выбором для регионов с холодным климатом и неотапливаемых помещений.

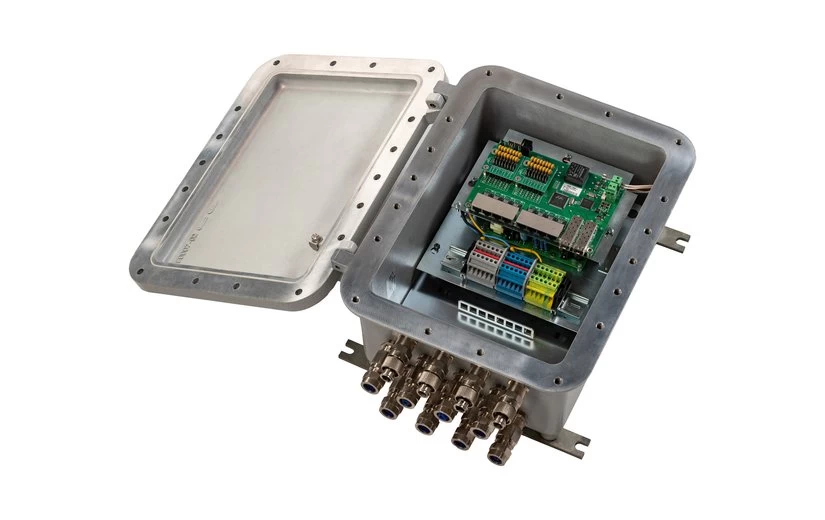

• Встроенный оптический кросс и клеммные колодки: Устройство оснащено планкой на 8 оптических адаптеров, сплайс-кассетой на 32 КДЗС и 30 проходными клеммами с винтовыми зажимами. Это позволяет выполнить разделку и подключение оптического и силового кабеля непосредственно внутри корпуса, без необходимости установки дополнительных боксов.


• Комплексная грозозащита: Встроенные схемы защиты соответствуют 4 классу ГОСТ Р 51317.4.5 и выдерживают импульсные перенапряжения до 4 кВ по питанию и до 2 кВ по Ethernet, что критически важно при наружной установке на мачтах и опорах.


• Промышленный функционал управления: Полноценный управляемый коммутатор уровня L2 с поддержкой VLAN, QoS, IGMP Snooping, RSTP, зеркалирования портов и SNMP. Функция автоматической перезагрузки камер по Link/Ping/Speed/Time и встроенный кабельный тестер минимизируют выезды персонала на объект.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для подключения устройств (Downlink): 8 x 10/100/1000Base-TX (RJ-45) с PoE+

Мощность на порт PoE: до 30 Вт (IEEE 802.3af/at, Passive PoE)

Общий бюджет мощности PoE: 160 Вт

Аплинк-порты (Uplink): 2 x 1000Base-X (SFP)

Производительность коммутационной матрицы: 5.6 Гбит/с

Скорость коммутации: 11.47 Mpps

Размер таблицы MAC-адресов: 8K записей

Питание и электропитание:

Входное напряжение: ~230В (рабочий диапазон: от 187В до 253В)

Потребляемая мощность (без нагрузки PoE): не более 10 Вт

Максимальная потребляемая мощность: не более 200 Вт

Встроенная инфраструктура:

Оптический кросс: Планка на 8 адаптеров, SC (duplex LC)

Сплайс-кассета: 32 места под КДЗС (гильзы 40/60 мм)

Проходные клеммы: 30 шт, винтовые зажимы, сечение 0.5-6 мм², 32А

Конструкция и условия эксплуатации:

Уровень взрывозащиты: 1Ex db IIB+H2 T6 Gb (сертификат ЕАС)

Степень защиты корпуса (IP): IP66 или IP67 (определяется при заказе)

Диапазон рабочих температур: от -60°C до +40°C

Материал корпуса: Алюминиевый сплав

Наработка на отказ (MTBF): не менее 75 000 часов (≈8.6 лет)

Встроенная грозозащита (импульс 1/50 мкс): 4 кВ (линия питания) / 2 кВ (линия Ethernet)

Габариты (без вводов): 433 x 333 x 225 мм

Масса: 30 кг

Принцип работы и сценарии использования

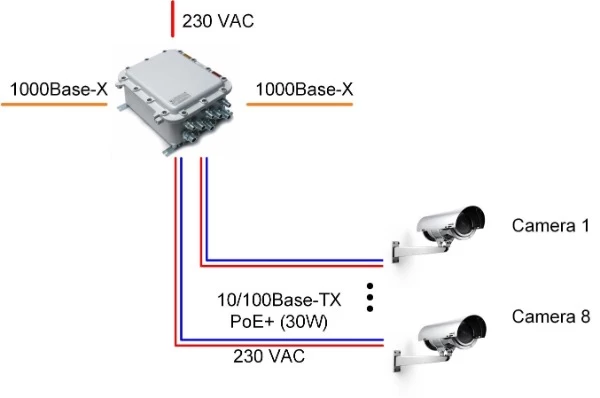

PSW-2G8F+Ex работает как полностью управляемый коммутатор доступа, обеспечивающий связь между IP-устройствами и центральной сетью. Подключенные к портам RJ-45 камеры или датчики получают питание напрямую через Ethernet-кабель, что избавляет от необходимости прокладывать отдельные силовые линии. Сетевой трафик коммутируется внутри устройства согласно настроенным правилам: могут быть организованы изолированные VLAN для разных служб, настроены приоритеты трафика для гарантированной доставки видео, активированы протоколы резервирования для безобрывной передачи данных. Агрегированный трафик поступает на один или оба оптических порта и передается по волоконно-оптической линии на головную станцию или далее по цепочке к следующим коммутаторам.

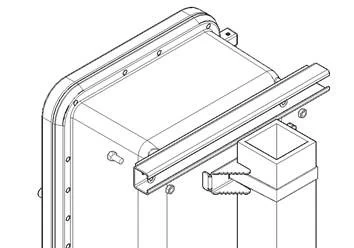

Типовой сценарий применения — организация кустового видеонаблюдения на удаленном нефтепромысле. Коммутатор устанавливается на опоре периметрального ограждения во взрывоопасной зоне. К его восьми портам подключаются купольные и статические IP-камеры, осуществляющие обзор подходов к объекту. Два SFP-порта используются для построения резервируемого оптического кольца: при обрыве одного волокна трафик автоматически перенаправляется по альтернативному пути. Система питается от сети 230В, при этом встроенная грозозащита предотвращает выход оборудования из строя при близких ударах молнии. Благодаря поддержке SNMP, интегратор может удаленно мониторить состояние каждого порта, уровень сигнала и наличие питания на камерах.

Функции управления и сетевые возможности

• Базовое управление: Веб-интерфейс (IPv4), Telnet, SNMP v1/v3, SNMP Trap, Syslog, DHCP Client, TFTP Client.


• Функции L2 и отказоустойчивость: STP (802.1d) / RSTP (802.1w), IGMP Snooping v2, LLDP, зеркалирование портов, Flow Control (802.3x).


• VLAN и сегментация: 802.1Q Tagged VLAN, Port Based VLAN, VLAN Trunking, до 100 активных VLAN.


• QoS и приоритезация: 802.1p (CoS), ToS, строгая приоритезация и WRR.


• Диагностика и обслуживание: Автоматическая перезагрузка устройств по Link, Ping, Speed или расписанию; встроенный кабельный тестер для проверки витых пар.
