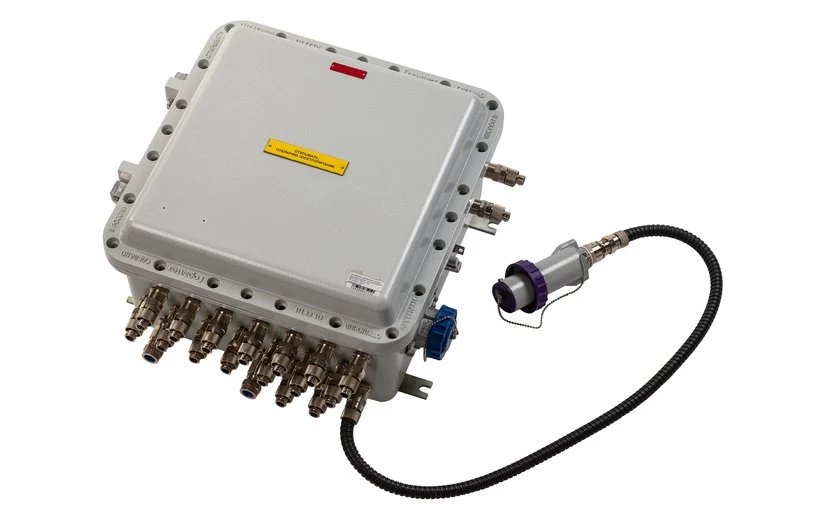

6 портовый уличный узел связи TFortis PSW-2G6F+UPS-Ex

Взрывозащищенный управляемый PoE+ коммутатор PSW-2G6F+UPS-Ex со встроенным ИБП — это специализированное гигабитное сетевое оборудование для уличного размещения, которое интегрирует в себе функции коммутации, питания по PoE/PoE+ и резервного электроснабжения в едином сертифицированном корпусе. Его ключевое назначение — создание отказоустойчивых сегментов сетей видеонаблюдения и промышленной автоматизации в условиях взрывоопасных зон, обеспечивая при этом стабильную передачу данных по оптическому волокну на большие расстояния.

Данное решение является критически важным для объектов нефтегазовой, химической и горнодобывающей промышленности, где требуется не только развернуть IP-камеры в суровых условиях, но и гарантировать их непрерывную работу даже при полном отключении основного электроснабжения. Устройство решает комплекс задач: от питания мощных поворотных камер через PoE+ до организации защищенной от помех оптической магистрали, при этом вся конструкция, включая блок аккумуляторов, спроектирована для безопасной эксплуатации внутри взрывозащищенной оболочки.

Ключевые возможности и преимущества

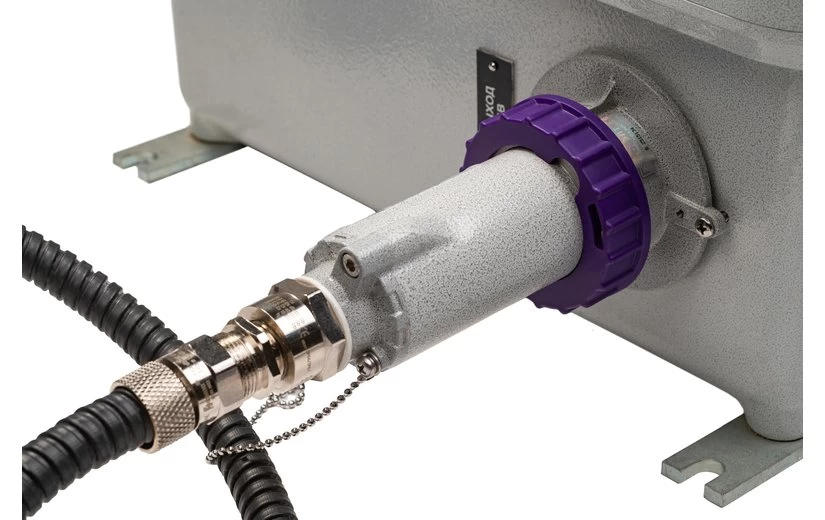

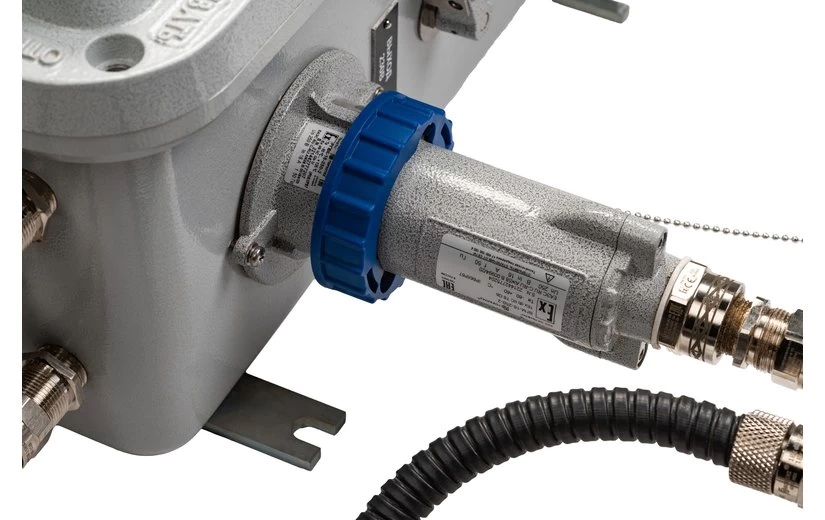

• Полная взрывозащита и сертификация: Оба модуля (коммутатор и АКБ) имеют маркировку взрывозащиты 1Ex db IIB+H2 T6 Gb и сертификат ЕАС, что разрешает их монтаж и обслуживание непосредственно во взрывоопасных зонах. Специальные быстросъемные разъемы между блоками исключают возникновение опасной искры при проведении работ.


• Поддержка двойного высокомощного PoE+ (до 60 Вт): Два первых порта коммутатора обеспечивают подачу питания мощностью до 60 Вт каждый, что позволяет подключать наиболее энергоемкое оборудование: скоростные PTZ-камеры с обогревом, мощные радарные детекторы или тепловизоры, не требуя отдельного источника питания.


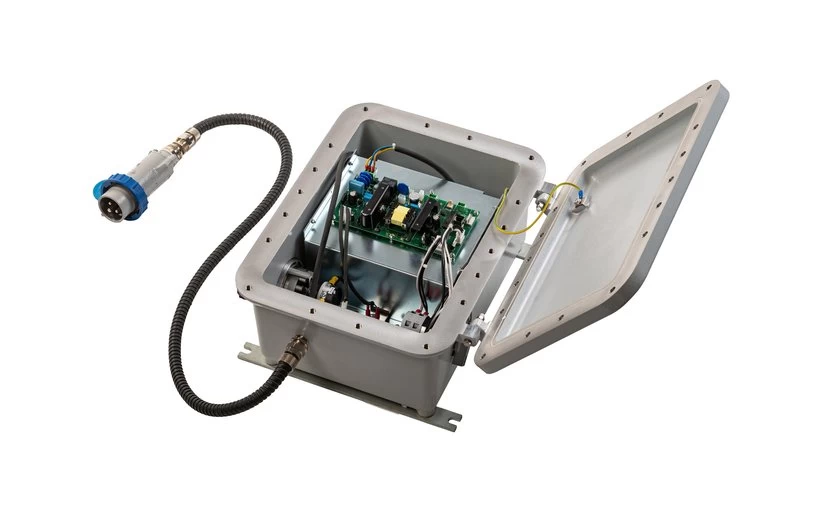

• Интегрированный источник бесперебойного питания (ИБП): Встроенная система резервного питания на базе безопасной литий-железо-фосфатной (LiFePo4) батареи обеспечивает автономную работу как самого коммутатора, так и всех подключенных к нему IP-устройств при сбоях в сети, гарантируя непрерывность видеонаблюдения и передачи данных.


• Высокоплотная подача питания PoE+ на 6 портов: Все 6 медных портов с разъемами RJ-45 поддерживают стандарты 802.3af/at и Passive PoE, при этом порты 3-6 обеспечивают до 30 Вт каждый. Общий бюджет мощности в 160 Вт позволяет гибко распределять нагрузку между камерами.


• Отказоустойчивая волоконно-оптическая магистраль: Наличие двух гигабитных SFP-портов позволяет строить надежные топологии (цепочка, кольцо) с использованием оптического кабеля, невосприимчивого к электромагнитным помехам, грозовым перенапряжениям и обеспечивающего передачу данных на расстояния в несколько километров.


• Экстремальная всепогодность и надежность: Корпус со степенью защиты IP66 или IP67 (на выбор), расширенный рабочий температурный диапазон от -60°C до +40°C, а также применение индустриальной элементной базы обеспечивают бесперебойную работу в самых суровых климатических условиях — от арктического холода до пустынной жары.


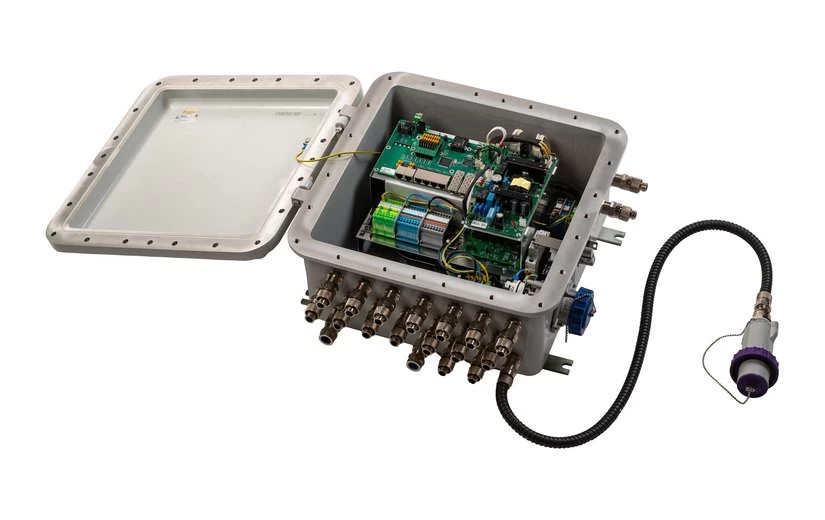

• Комплексная встроенная инфраструктура для монтажа: Устройство включает оптический кросс на 8 адаптеров, сплайс-кассету, проходные клеммы, встроенную грозозащиту по линиям питания и Ethernet, что значительно ускоряет и упрощает установку, сокращая количество дополнительных компонентов.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для подключения устройств (Downlink): 6 x 10/100/1000Base-TX (RJ-45) с PoE+

Мощность на порт PoE (порты 1, 2): до 60 Вт (двойной PoE+)

Мощность на порт PoE (порты 3-6): до 30 Вт (стандарт IEEE 802.3at)

Общий бюджет мощности PoE: 160 Вт

Аплинк-порты (Uplink): 2 x 1000Base-X (SFP, оптические)

Производительность коммутационной матрицы: 5.2 Гбит/с

Размер таблицы MAC-адресов: 8K записей

Питание и источник бесперебойного питания:

Входное напряжение: ~230В (рабочий диапазон: от 187В до 253В)

Потребляемая мощность (холостой ход): не более 10 Вт

Максимальная потребляемая мощность: не более 400 Вт

Тип аккумуляторной батареи: Литий-железо-фосфатная (LiFePo4), 1 шт.

Ключевая особенность АКБ: Не выделяет водород, что безопасно для эксплуатации в герметичной взрывозащищенной оболочке.

Время автономной работы: Зависит от суммарной нагрузки PoE (см. таблицу ниже)

Конструкция и условия эксплуатации:

Уровень взрывозащиты: 1Ex db IIB+H2 T6 Gb (имеется сертификат ЕАС на серийное изделие)

Степень защиты корпуса (IP): IP66 или IP67 (определяется при заказе)

Диапазон рабочих температур: от -60°C до +40°C

Материал корпусов: Алюминиевый сплав

Наработка на отказ (MTBF): не менее 75 000 часов (около 8.6 лет)

Встроенная грозозащита (импульс 1/50 мкс): 4 кВ (линия питания) / 2 кВ (линия Ethernet)

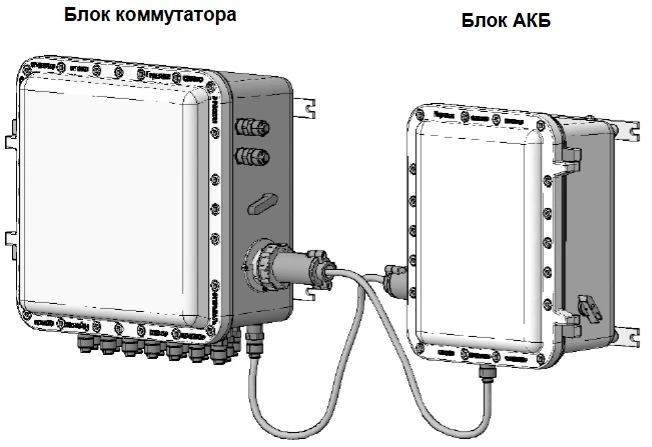

Габариты и вес:

Блок коммутатора (без вводов): 464 x 464 x 264 мм, масса ~50 кг

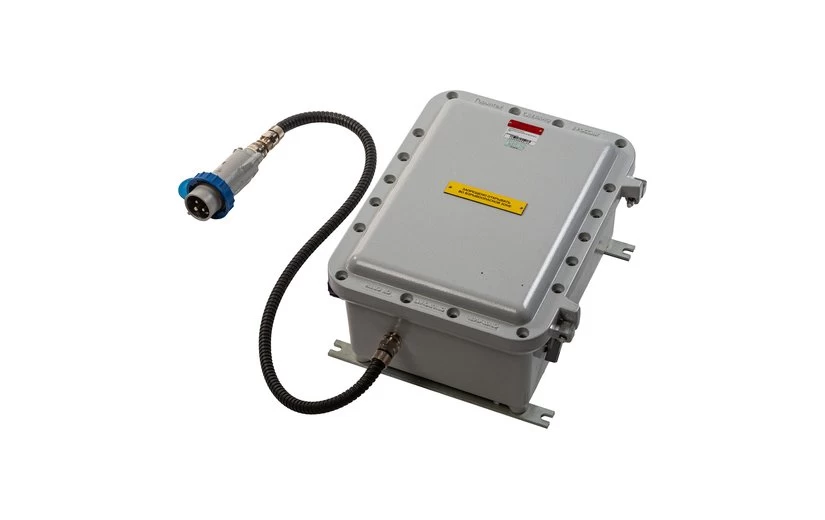

Блок АКБ (без вводов): 433 x 333 x 225 мм, масса ~30 кг

Принцип работы и сценарии использования

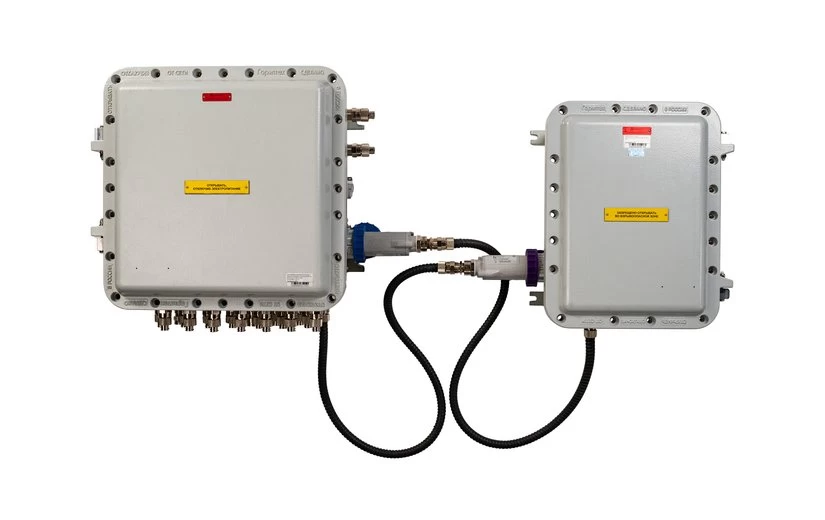

PSW-2G6F+UPS-Ex функционирует как центральный узел питания и коммутации для удаленных периферийных устройств. В штатном режиме аппарат получает питание от промышленной сети переменного тока ~230В, преобразует его и поставляет постоянный ток для питания подключенных камер через технологию PoE, одновременно осуществляя коммутацию их сетевого трафика. Встроенный ИБП непрерывно контролирует качество входного напряжения. При его полном отключении или выходе за безопасные пределы (включая опасные скачки, например, до 400В при «обрыве нуля») система мгновенно и бесшовно переключается на резервное питание от внутренней батареи, поддерживая работу всего подключенного оборудования в автономном режиме в течение расчетного времени.

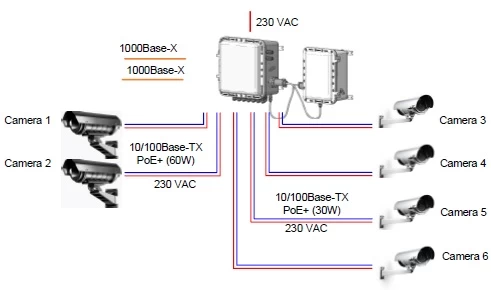

Типичный сценарий применения — это организация видеонаблюдения на территории химического завода с энергоемким оборудованием. Коммутатор монтируется в зоне, классифицированной как взрывоопасная. К портам 1 и 2 с питанием 60 Вт подключаются мощные поворотные PTZ-камеры с обогревом, к остальным портам — статические камеры. Данные по оптоволоконному кабелю передаются в диспетчерский пункт. В случае аварийного отключения электроэнергии, все камеры продолжают работу от встроенного АКБ, обеспечивая критически важный мониторинг объекта.

Время автономной работы от аккумулятора

Расчетное время работы системы при полном отключении сетевого напряжения 230В в зависимости от суммарной нагрузки PoE.

Нагрузка PoE: 0 Вт — Время работы: 42 ч 20 мин

Нагрузка PoE: 30 Вт — Время работы: 10 ч 06 мин

Нагрузка PoE: 60 Вт — Время работы: 5 ч 30 мин

Нагрузка PoE: 100 Вт — Время работы: 3 ч 20 мин

Нагрузка PoE: 160 Вт (макс.) — Время работы: 2 ч 03 мин

Функции управления и мониторинга

• Управление: Веб-интерфейс (HTTP/HTTPS), Telnet, SNMP (v1, v3), поддержка Syslog и SNMP Trap.


• Ключевые сетевые функции L2: VLAN (802.1Q, Port-based), QoS (802.1p, CoS, ToS), RSTP (802.1w), IGMP Snooping v2, зеркалирование портов, LLDP.


• Функции мониторинга и обслуживания: Автоматическая перезагрузка подключенных устройств при потере связи (Link), отсутствии ping-ответов, снижении скорости потока или по расписанию. Встроенный кабельный тестер для диагностики линий.
