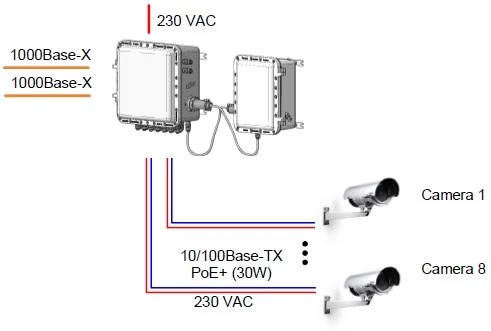

8 портовый уличный узел связи TFortis PSW-2G8F+UPS-Ex

PSW-2G8F+UPS-Ex — это специализированный гигабитный уличный коммутатор во взрывозащищенном исполнении, интегрированный с источником бесперебойного питания (ИБП). Его ключевое предназначение — обеспечение надежного питания по PoE/PoE+ и стабильной передачи данных для систем видеонаблюдения и промышленной автоматизации, расположенных во взрывоопасных зонах. Уникальность устройства заключается в полной интеграции функций коммутации, резервного питания и пассивной оптической коммутации в сертифицированном для суровых условий корпусе.

Данное решение критически важно для объектов нефтегазовой, химической, горнодобывающей промышленности и предприятий, где требуется развертывание IP-видеонаблюдения и сетей передачи данных в зонах с потенциальной угрозой взрыва. Коммутатор решает комплекс задач: обеспечивает бесперебойную работу до 8 IP-камер даже при пропадании основного питания, организует отказоустойчивую оптическую магистраль и гарантирует полную безопасность обслуживания благодаря специальной конструкции. Все компоненты, включая АКБ, спроектированы с учетом работы внутри взрывозащищенной оболочки.

Ключевые возможности и преимущества

• Полная взрывозащита и сертификация: Оба блока (коммутатор и АКБ) имеют исполнение 1Ex db IIB+H2 T6 Gb и сертификат ЕАС, что разрешает их эксплуатацию во взрывоопасных зонах. Специальные быстросъемные разъемы между блоками исключают появление опасной искры при обслуживании.


• Интегрированный ИБП для системы видеонаблюдения: Встроенный источник бесперебойного питания на базе безопасной LiFePo4 батареи обеспечивает резервное питание как самого коммутатора, так и всех подключенных к нему IP-камер, гарантируя непрерывность видеозаписи и передачи данных при сбоях в основной сети.


• Высокая плотность PoE+ питания: Все 8 медных портов поддерживают стандарты 802.3af/at и Passive PoE, обеспечивая до 30 Вт на каждый порт с общим бюджетом мощности 160 Вт. Это позволяет подключать мощные поворотные камеры, обогреваемые кожухи и другое энергоемкое оборудование.


• Отказоустойчивая оптическая магистраль: Два гигабитных SFP-порта позволяют строить надежные топологии (цепочка, кольцо) с использованием волоконно-оптического кабеля, невосприимчивого к электромагнитным помехам и грозовым разрядам, на расстояния в несколько километров.


• Экстремальная всепогодность и надежность: Корпус со степенью защиты IP66/IP67, рабочий диапазон температур от -60°C до +40°C и использование индустриальной элементной базы обеспечивают бесперебойную работу в самых суровых условиях — от Крайнего Севера до жарких пустынь.


• Встроенная инфраструктура для монтажа: Наличие оптического кросса на 8 адаптеров и сплайс-кассеты, проходных клемм, грозозащиты по питанию и Ethernet, а также удобного узла подключения значительно ускоряет и упрощает установку на объекте.


• Расширенное управление и диагностика: Управляемый коммутатор L2 уровня с поддержкой Web-интерфейса, SNMP, VLAN, QoS и функций автоматической перезагрузки «зависших» камер и кабельного тестера упрощает эксплуатацию и диагностику удаленной системы.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для устройств (Downlink): 8 x 10/100/1000Base-T (RJ-45) с PoE+

Бюджет мощности PoE: 160 Вт

Мощность на порт PoE: до 30 Вт (802.3at)

Uplink-порты: 2 x 1000Base-X (SFP)

Коммутационная производительность: 5.6 Гбит/с

Таблица MAC-адресов: 8K записей

Питание и источник бесперебойного питания:

Входное напряжение: ~230В (диапазон: 187В - 253В)

Потребляемая мощность (без нагрузки): ≤ 10 Вт

Максимальная потребляемая мощность: ≤ 400 Вт

Тип АКБ: Литий-железо-фосфатная (LiFePo4), 1 шт.

Особенность АКБ: Не выделяет водород (безопасно для закрытой оболочки)

Время автономной работы: Зависит от нагрузки PoE (см. таблицу ниже)

Конструкция и условия эксплуатации:

Взрывозащита: 1Ex db IIB+H2 T6 Gb (сертификат ЕАС)

Степень защиты корпуса: IP66 или IP67 (на выбор)

Рабочая температура: от -60°C до +40°C

Материал корпуса: Алюминиевый сплав

Наработка на отказ (MTBF): ≥ 75 000 часов (8.6 лет)

Грозозащита (питание/Ethernet): 4 кВ / 2 кВ (импульс 1/50 мкс)

Габариты и вес:

Блок коммутатора: 464 x 464 x 264 мм, ~50 кг

Блок АКБ: 433 x 333 x 225 мм, ~30 кг

Примечание: Габариты указаны без учета кабельных вводов.

Принцип работы и сценарии использования

PSW-2G8F+UPS-Ex работает как центральный сетевой узел и источник питания для периферийных устройств на удаленных площадках. При нормальных условиях он получает питание от промышленной сети ~230В, преобразует его и обеспечивает питание по PoE для подключенных камер, одновременно маршрутизируя их трафик через медные или оптические порты. Встроенный ИБП постоянно контролирует входное напряжение. При его пропадании или выходе за допустимые пределы (включая опасные скачки до 400В при «обрыве нуля») система мгновенно (без разрыва) переходит на питание от внутренней LiFePo4 батареи, поддерживая работу всей системы видеонаблюдения в автономном режиме.

Типичный сценарий применения: установка на периметре нефтеперерабатывающего завода. Коммутатор монтируется на стойку или мачту в зоне, классифицированной как взрывоопасная. К его 8 портам подключаются термокожухи с поворотными IP-камерами. По оптическому кабелю через SFP-модули данные передаются на 2-3 км в безопасную зону к головному видеорегистратору. При отключении электроэнергии на площадке камеры продолжают работать от АКБ коммутатора в течение нескольких часов (в соответствии с таблицей), обеспечивая непрерывный мониторинг и запись событий.

Время автономной работы от АКБ

В таблице указано расчетное время работы коммутатора с подключенной нагрузкой PoE при полном отключении сетевого напряжения 230В.

Суммарная нагрузка PoE от всех камер: 0 Вт — Время работы: 42 ч 20 мин

Суммарная нагрузка PoE от всех камер: 50 Вт — Время работы: 6 ч 27 мин

Суммарная нагрузка PoE от всех камер: 100 Вт — Время работы: 3 ч 20 мин

Суммарная нагрузка PoE от всех камер: 160 Вт — Время работы: 2 ч 03 мин

Способы управления и функции

• Управление: Веб-интерфейс (HTTP/HTTPS), Telnet, SNMP (v1, v3), CLI.


• Функции L2: VLAN (802.1Q, Port-based), QoS (802.1p, CoS, ToS), IGMP Snooping v2, RSTP (802.1w), зеркалирование портов, LLDP.


• Функции мониторинга: Автоматическая перезагрузка камер по Link/Ping/Speed/Time, кабельный тестер, Syslog, SNMP Trap.
